来自台湾的力林科技，专注于为客户提供具备竞争力的电源管理IC产品及产品应用上完整的电源解决方案。针对PCB面积受限或是TV三合一之板卡的应用场景，推出一款业界小体积LED背光驱动芯片PF7911。

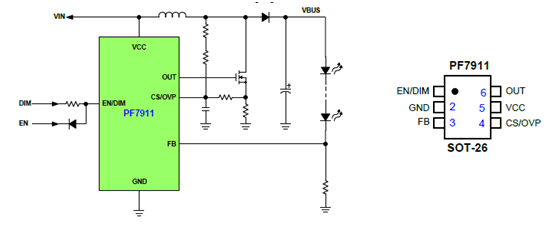

PF7911采用标准的SOT23-6封装，可以不受LED灯条电压、电流限制，可配置于背光输出瓦数在75W以下的各种应用，完全满足了基于多种不同显示屏来源对应各种LED灯条组合的弹性需求。由于该芯片具备封装体积小、器件高度低、外围电路简单等优点，是业界目前高性价比的单通道升压型LED背光驱动解决方案。目前芯智云城平台上，正在开放技术资料下载和免费样品申请。

PF7911技术特点：
1，采用标准SOT23-6封装的75W LED背光驱动IC；
2，内置升压二极管短路保护、LED过电流保护、LED开路保护、过温度保护；
3，电流模式控制，PWM输入/PWM输出；
4，输入电压9V-33V，100KHz/200KHz可选工作频率，500mA-800mA输出；
5，采用内部补偿设计，可节省外部电阻、电容器件，降低方案的综合成本。


能将如此复杂功能的芯片整合在SOT23-6封装中，主要是力林有着极强的功能整合能力，在芯片设计时采用了复合式功能脚位，将“EN与DIM”功能以及 “CS与OVP”功能分别进行引脚功能复用。

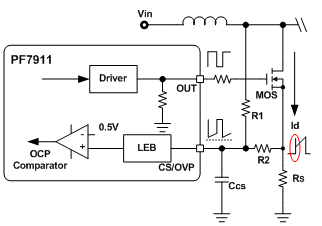

以CS与OVP脚位功能整并为例，CS/OCP脚位在OUT 输出高准位时，会做OCP (过电流保护) cycle by cycle的侦测。而在OUT输出为低准位时，再做OVP (灯条过电压) cycle by cycle 的侦测。OLP(开环保护)也是由CS/OVP脚位来侦测。当OVP的准位高于2.5V，且连续4个cycle时，IC会自动关断，保护升压电路避免损坏。


关于力林：
力林科技股份有限公司是绿能源供应商，致力于制造更高效率的能源转换器，专注于为客户提供具有竞争力的电源管理IC产品及产品应用上完整的电源解决方案。芯智是力林科技的授权代理，竭诚为广大的客户提供专业的技术支持与服务。
